Conexiones Soldables a Tope

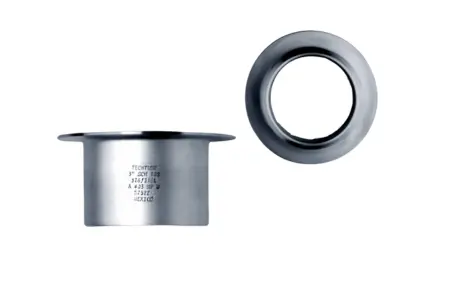

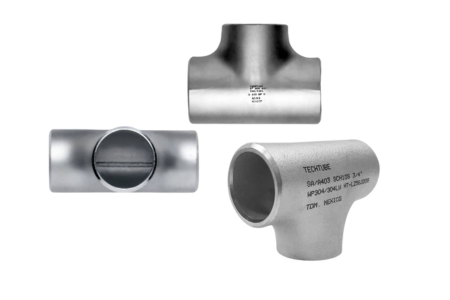

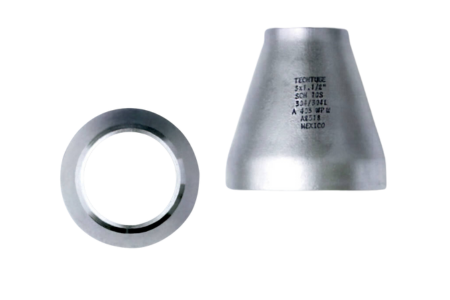

Este tipo de accesorios auxiliares dentro de los sistemas de control de fluidos realizan diversas funciones como las de direccionar fluidos (codos), cambio de presión (reducciones), derivación (tees), acoplamiento bridado (stub ends), son unidos mediante soldadura a tope, para lo cual cuentan con la característica de tener un bisel, a través de él, la soldadura consigue una buena penetración y resistencia mecánica.

Las conexiones soldables a tope son fabricadas bajo los lineamientos de la norma ASTM (Sociedad Americana para Pruebas y Materiales, de sus siglas en inglés) y de las cuales podemos encontrarlas con designación de grado WP y CR.

En las conexiones grado WP (Wrought Products), productos de conformado de su traducción al español, sus dimensiones están regidas por la norma ASME (Sociedad Americana de Ingenieros Mecánicos) B16.9 para ser empelados en sistemas a alta presión y temperatura.

Mientras que las conexiones grado CR (Corrosion resistant), tienen las dimensiones de los lineamientos de la norma MSS-SP43 (Sociedad de Estandarización para Manufactureros de Válvulas y Conexiones) para soportar el 30% de la presión de trabajo de los sistemas de control de fluidos y temperaturas no mayores de 450 °C.

Ambos grados pueden ser fabricados a partir de tubos con o sin soldadura.
